Айнымалы ток кернеуінен қорғайтын бір құрылғы бүкіл ғимаратты жабады деп ойлайсыз ба?

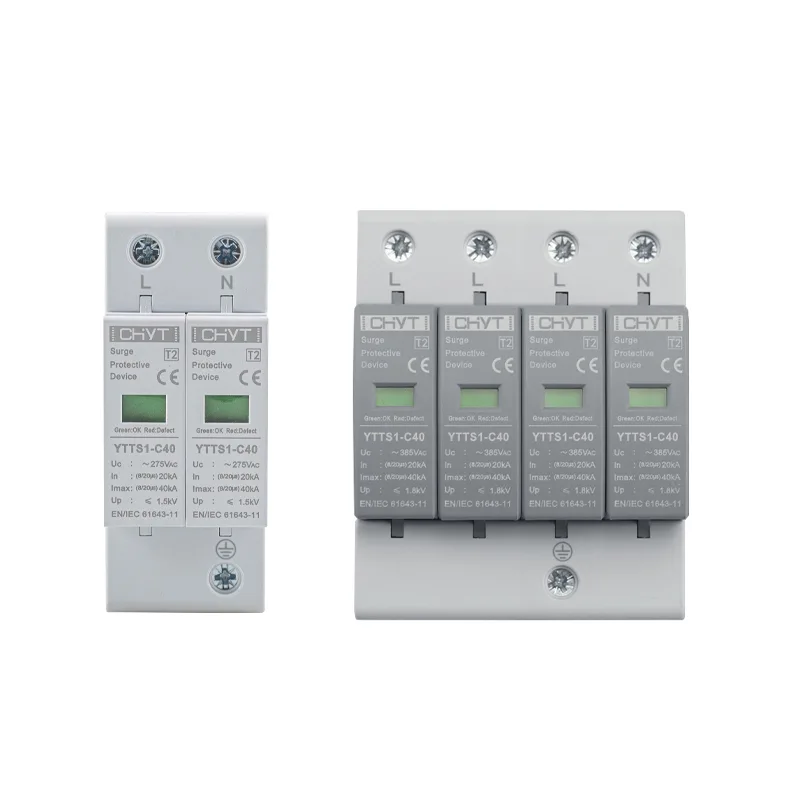

CHYTАйнымалы ток кернеуінен қорғайтын құрылғықолданбалар көп деңгейлі ғимарат үшін бір қорғаныс нүктесі неге жеткіліксіз болуы мүмкін екенін көрсетеді.

Толқын ғимаратқа алдын ала белгіленген бір есік арқылы сыпайы түрде кірмейді. Найзағай, коммуналдық қызметтерді ауыстыру, қозғалтқыштың іске қосылуы мен тоқтауы немесе жергілікті электр желісіндегі ақаулар электр қондырғысының әртүрлі нүктелерінде өтпелі асқын кернеуді тудыруы мүмкін. Ток кернеуі ғимаратқа енгеннен кейін, сымның өзі сезімтал жабдыққа өтпелі кезеңді апаратын мәселенің бір бөлігіне айналуы мүмкін.

Бұл электр жүйесін жоспарлау үшін практикалық сұрақ тудырады: бір айнымалы ток кернеуінен қорғайтын құрылғы бүкіл ғимаратты шынымен қорғай ала ма?

Қысқа кабельді және шектеулі жабдықты қамтитын шағын қондырғыда стратегиялық орналасқан бір құрылғы пайдалы қорғауды қамтамасыз етуі мүмкін. Үлкенірек ғимаратта бір қорғаныс нүктесіне сүйену төменгі ағындағы тізбектерді ашық қалдыруы мүмкін.

Неліктен бір қорғаныс нүктесі жеткіліксіз болуы мүмкін

Асқын кернеуден қорғау құрылғыдан және жерге қосу жүйесіне қарай шамадан тыс өтпелі кернеуді бұру арқылы жұмыс істейді. Қорғау құрылғысы қорғалатын жабдыққа неғұрлым жақын болса, сол жабдыққа жететін кернеуді басқару оңайырақ болады.

Бұл ғимарат ұлғайған сайын күрделене түседі.

Үш қабатты коммерциялық ғимаратты қарастырайық. Негізгі тарату тақтасы бірінші қабатта орналасуы мүмкін, ал компьютерлер, HVAC контроллерлері, жарықтандыру жүйелері, байланыс жабдықтары және басқа да электрондық жүктемелер бірнеше қабаттарға таратылады. Тек негізгі кіріс панелінде орнатылған ток кернеуінен қорғайтын құрылғы бүкіл электр желісіндегі әрбір өтпелі кезеңді автоматты түрде жоя алмайды.

Кабель ұзындығы маңызды, себебі кернеу жылдам өтпелі кезеңде өткізгіштер бойымен әлі де дамуы мүмкін. Сондықтан қызметке кіре берісте жақсы жұмыс істейтін құрылғыға ағынның төмен жағындағы қосымша қорғау нүктелерінің қолдауы қажет болуы мүмкін.

Бұл ток кернеуінен қорғауды бір құрамдас бөліктен гөрі жүйе ретінде жақсы түсінудің бір себебі.

Өтпелі асқын кернеу қай жерде жүре алады

Әрбір толқынның шығу тегі немесе жолы бірдей емес. Тікелей найзағай оқиғасы бір ғана мүмкіндік. Күнделікті электрлік коммутация да өтпелі жағдайларды тудыруы мүмкін.

Жалпы көздерге мыналар жатады:

Өтпелі кезең негізгі тарату жүйесінен тармақталған тізбектерге ауыса алады. Сезімтал жабдық негізгі қорғаныс нүктесінен біршама қашықтықта орналасса, қосымша қорғаныс орынды болуы мүмкін.

Төмендегі жеңілдетілген көрініс айырмашылықты түсіндіруге көмектеседі:

Нақты орналасу электр дизайнына, жерге қосу жүйесіне, жабдықтың сезімталдығына және қолданылатын орнату талаптарына байланысты.

Панельдер арасындағы қашықтық маңызды

Қарап шығудың ең оңай бөлшектерінің бірі - қорғаныс құрылғылары мен жүктемелер арасындағы физикалық қашықтық.

Бір бөлімде негізгі электр панелі, ал екіншісінде автоматтандыруды басқару шкафы бар үлкен ғимаратты елестетіңіз. Екеуі де бір электр жүйесіне қосылған болса да, олар өте жылдам өтпелі кезеңде электрлік жағынан бірдей болмайды.

Ұзынырақ өткізгіштер кедергі келтіреді. Ток соғу кезінде бұл қорғаныс орнатылған нүкте мен жабдық қосылған нүкте арасындағы кернеу айырмашылығына ықпал етуі мүмкін.

Бұл әрбір розеткаға өзінің қорғаныс құрылғысы қажет дегенді білдірмейді. Оның орнына, қорғаныс стратегиясы электр тарату жүйесінің құрылымын ұстануы керек.

Сатып алу және инженерлік топтар үшін бұл маңызды айырмашылық. Сұрақ жай ғана: «Қанша кернеуден қорғайтын құрылғы қажет?» Демеу керек. Жақсырақ сұрақ: «Өтпелі энергия енетін, қозғалатын және сезімтал жүктемелерге жете алатын нүктелер қайда?».

Үйлестіру жай құрылғыларды қосудан маңыздырақ

Бірнеше ток кернеуінен қорғау құрылғыларын орнату автоматты түрде жақсы жүйені жасамайды.

Әртүрлі тарату деңгейлерінде орнатылған құрылғылар бірге жұмыс істеуі керек. Олардың сипаттамалары, разрядтау мүмкіндігі, кернеуден қорғау деңгейі және орнату тәртібі толық электр жүйесінің бөлігі ретінде қарастырылуы керек.

Нашар үйлестіру жалпы келісімнің тиімділігін төмендетуі мүмкін. Керісінше, дұрыс орналастырылған қорғаныс кезеңдері тапсырманы негізгі тарату нүктесі мен төменгі ағынды тізбектер арасында бөлуі мүмкін.

Жалпы тәсіл әртүрлі қорғаныс деңгейлерін белгілеу болып табылады:

Бастапқы қорғаныс

Кіріс электр қызметі қарастырылатын бірінші маңызды мәселе болып табылады. Мұндағы қорғаныс сыртқы қуат желісінен түсетін айтарлықтай өтпелі энергияны қарастырады.

Екіншілік таратудан қорғау

Ғимаратта бөлек тарату панельдері бар болса, қосымша қорғаныс қарастырылуы мүмкін. Бұл, әсіресе, кабельдік жолдар салыстырмалы түрде ұзақ болған кезде немесе төменгі ағынды тізбектерде сезімтал электр жабдықтары болған кезде маңызды.

Жергілікті жабдықты қорғау

Аса сезімтал жүйелер жабдықтың өзіне жақынырақ қорғауды қажет етуі мүмкін. Мысалдар электронды басқару жүйелерін, байланыс жабдығын, бақылау құрылғыларын және өтпелі асқын кернеу әсер етуі мүмкін басқа жабдықты қамтуы мүмкін.

Мақсат - барлық жерде қорғауды орналастыру емес. Бұл маңызды жабдыққа қорғалмаған жолды табудың алдын алу.

Таңдау алдында нені тексеру керекАйнымалы ток кернеуінен қорғайтын құрылғы?

Ғимараттың өзі қорғанысты жоспарлауға қажетті көптеген анықтамаларды береді.

Пайдалы шолу электр жүйесінің конфигурациясын, номиналды кернеуді, жерге қосу тәртібін, күтілетін кернеу ортасын, тарату құрылымын және қосылған жүктемелердің түрлерін қамтуы керек.

Сондай-ақ, тізбектердің ашық ауада созылатынын немесе ашық жерлерде орналасқан жабдыққа қосылатынын анықтау керек. Мұндай қосылымдар тәуекел профилін айтарлықтай өзгерте алады.

Негізгі сұрақтарға мыналар жатады:

Бұл тексерулер әдетте тек номиналды кернеуге немесе физикалық көрініске негізделген құрылғыны таңдаудан гөрі пайдалырақ.

Күн энергиясы жүйесі бар ғимараттар туралы не деуге болады?

Фотоэлектрлік жабдық ғимаратқа қосылған кезде жағдай қызықтырақ болады.

Күн қондырғылары сыртқы жабдық пен ішкі тарату жүйелері арасында қосымша электрлік жолдарды енгізе алады. PV массивтері, инверторлар, тұрақты ток сымдары және айнымалы ток шығыс тізбектері жалпы қорғаныс талқылауының бөлігі бола алады.

Бұл әсіресе төбесінде күн қондырғылары бар ғимараттар үшін өте маңызды, өйткені PV жабдығы сыртқы әсерге физикалық тұрғыдан жақынырақ, ал өндірілетін қуат, сайып келгенде, ғимараттың электр инфрақұрылымымен байланысады.

Сондықтан айнымалы ток кернеуінен қорғауды кеңірек PV қорғаныс жүйесімен бірге қарастыру қажет. Тұрақты токтың автоматты ажыратқыштары, тұрақты ток оқшаулағыш ажыратқыштары, тұрақты ток кернеуінен қорғайтын құрылғылар және басқа да фотоэлектрлік қорғаныс компоненттері жүйенің әртүрлі бөліктеріне бағытталған және оларды алмастыратын ретінде қарастыруға болмайды.

Күн батареясымен жабдықталған ғимарат үшін тек айнымалы токтың негізгі панелін қарап шығу толық емес суретті бере алады.

«Бәріне арналған бір құрылғы» болжамы

Бір құрылғының тартымдылығы түсінікті. Ол қарапайым болып көрінеді, аз орын алады және үйлестіруді қажет ететін құрамдастардың санын азайтуы мүмкін.

Бірақ қағаздағы электрлік қарапайымдылық әрқашан далада тиісті қорғаныспен бірдей бола бермейді.

Қысқа және қарапайым тарату жолы бар ықшам ғимараттың бірнеше тарату тақталары бар зауыттан, кеңсе кешенінен, қоймадан немесе көп қабатты ғимараттан мүлде басқа талаптары болуы мүмкін.

Сондықтан бір құрылғы идеалды жағдайда ғимаратты қорғай ала ма деген дұрыс сұрақ емес. Ең пайдалы сұрақ - бұл қондырғы өтпелі энергия нақты көрінетін жерлерде жеткілікті қорғанысты қамтамасыз ете ме?

Перспективаның бұл өзгеруі әйтпесе ақылға қонымды қорғау жоспарының бір қорғау нүктесіне тым тәуелді болуына жол бермейді.

Орнату әлі де маңызды

Орнату дұрыс өңделмесе, тіпті дұрыс таңдалған кернеуден қорғау компоненті нашар жұмыс істей алады.

Қосылым өткізгіштері тиісті түрде қысқа болуы керек және орнатудың қолданыстағы талаптарына сәйкес реттелуі керек. Жерге қосу және байланыстыру бірдей маңызды, себебі асқын ток тогы қорғалған жабдықтан басқарылатын жолды қажет етеді.

Сондай-ақ құрылғыны оның электрлік функциясына сәйкес орынға орнату керек және қажет болған жағдайда жоғары ағынды токтан қорғаумен үйлестіру керек.

Бұл мәліметтерді құрамдас таңдау кезінде назардан тыс қалдыру оңай, себебі олар өнім жапсырмасында көрсетілмейді. Дегенмен, олар нақты әлемдегі қорғаныс өнімділігіне тікелей әсер етуі мүмкін.

Осы себепті, асқын кернеуден қорғайтын құрылғыны оқшауланған қосалқы құрал ретінде қарастырмай, техникалық сипаттамалар электр дизайнымен бірге қарастырылуы керек.

Ғимаратты қорғауды қарастырудың практикалық жолы

Сатып алу топтары мен электрлік жоспарлаушылар үшін қарапайым үш қадамды шолу процесті айқынырақ етеді.

Алдымен қуаттың таралуын картаға түсіріңіз. Кіріс қорын, негізгі панельдерді, қосалқы панельдерді және негізгі жабдықты анықтаңыз.

Екіншіден, әсер ету нүктелерін анықтаңыз. Сырттағы қосылымдарды, ұзын кабельді, найзағайдың әсерін және өтпелі кернеуге шектеулі төзімділігі бар жабдықты іздеңіз.

Үшіншіден, қорғауды үйлестіруді бағалау. Қызметке кіре берістегі қорғаныс жеткілікті ме, әлде төменгі ағында қосымша кезеңдер қажет пе екенін анықтаңыз.

Бұл тәсіл тек бағаға немесе бір электрлік параметрге назар аудармай, әртүрлі спецификацияларды салыстыруды жеңілдетеді.

Соңғы алып кету

Ғимаратта міндетті түрде бір ғана «тоқ кернеуінің кіру нүктесі» болмайды. Өтпелі асқын кернеу электр қондырғысының әртүрлі бөліктері арқылы қозғалуы мүмкін және қорғаныстың тиімділігі орынға, сымдарға, жерге қосуға, жабдықтың сезімталдығына және үйлестіруге байланысты.

Шағын және қарапайым электр жүйесі үшін бір стратегиялық орнатылған қорғаныс құрылғысы жеткілікті болуы мүмкін. Үлкенірек немесе күрделірек қондырғылар көбінесе электр желісінің құрылымы мен тәуекеліне сәйкес қорғаныс орналастырылатын қабатты тәсілді қажет етеді.

Қарау кезінде аАйнымалы ток кернеуінен қорғайтын құрылғы, сондықтан ең маңызды мәселе құрылғының қаншалықты қуатты екендігі ғана емес, оның қайда орнатылғаны және электр жүйесінің қандай бөлігін қорғауы күтілетіні. Фотоэлектрлік қондырғылар үшін бұл бағалау айнымалы ток пен тұрақты токтан қорғау арасындағы қатынасты да қамтуы керек.

Айнымалы ток кернеуінен қорғайтын құрылғыны, тұрақты ток сөндіргіштерін, тұрақты ток кернеуінен қорғайтын құрылғыларды, тұрақты ток оқшаулағыш қосқыштарын, тұрақты ток сақтандырғыштары мен күн комбинаторының қораптарын қамтитын айнымалы және тұрақты токтан қорғау құрамдастарын қамтитын өнім ассортименті арқылы Zhejiang Dabo Electric Co., Ltd. (CHYT) фотоэлектрлік және электрлік тарату жүйесінің толық бөлігі ретінде қорғанысты қарастыру үшін пайдалы өнім контекстін қамтамасыз етеді.
