UPS қоректендіру жүйесіндегі 1P/2P/3P/4P тұрақты ток сөндіргіштерін сымдау әдістері

UPS электрмен жабдықтау жүйелерінің конфигурациясында тұрақты ток ажыратқыштары аккумуляторлық тізбектерді оқшаулау және асқын токтан қорғаудың қосарлы функцияларын орындайды. UPS қуат көздерінің әртүрлі түрлері аккумулятордың әртүрлі номиналды кернеулері мен токтарына сәйкес келеді, осылайша әртүрлі полюстер саны бар тұрақты ток ажыратқыштарын бейімдеуді талап етеді. Бұл мақалада UPS жүйелерінде қолданылатын 1P/2P/3P/4P тұрақты ток ажыратқыштарының әртүрлі сым әдістерін егжей-тегжейлі қарастырады.

1. Ажыратқыштардың стандартты параметрлері бар, соның ішінде номиналды кернеу мен номиналды ток (1P түрлері үшін). Бұл параметрлер аккумулятордың кернеуі мен ток талаптарына сәйкес келмесе, жұмыс кернеуі мен токты ажыратқыш полюстерінің санын қосу және сериялық-параллель қосылым конфигурацияларын қабылдау арқылы арттыруға болады. Атап айтқанда, сериялық қосылым кернеуді арттырады, ал параллель қосылым токты арттырады.Мұнда мысал ретінде 250 В номиналды кернеуді аламыз.

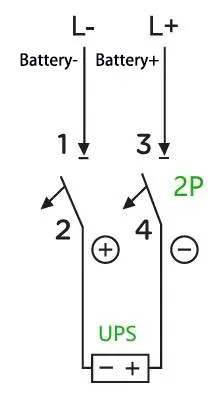

A:Мысалы: Сыйымдылығы 40 кВА және номиналды батарея тізбегі 32 ұяшықты (теңестіруші зарядтау кернеуі: 14 В × 32 = 448 В; сонымен қатар мұнда тек көрнекілеу мақсатында ғана қолданылатын қалқымалы заряд кернеуі 13,6 В болатын батареялар да бар) қуаттылығы 40 кВА болатын UPS үшін максималды жұмыс тогы 40 кВА × 1 ÷ 0 ÷ 0 ÷ 1 болып есептеледі. = 139 А (қуат коэффиценті 1,0, ПӘК 90% және бір ұяшыққа 10 В болатын UPS орнатқан ажырату кернеуі). Бұл жағдайда 2P 500 В 200 А автоматты ажыратқыш жеткілікті. Сымдарды қосу әдісі келесідей:

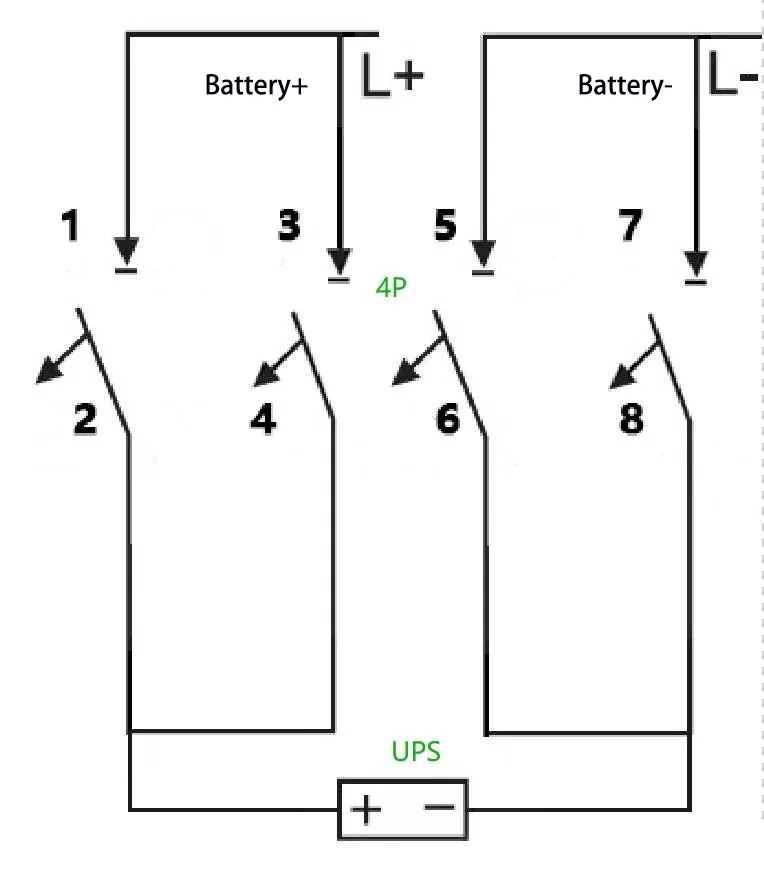

B:Оның орнына 2P 500 В 100 А ажыратқыш пайдаланылса ше? Бұл талапты 4P ажыратқышымен орындауға болады, атап айтқанда, ток өткізу қабілетін арттыру үшін 2P автоматты ажыратқыштардың екі жинағын параллельдеу арқылы. Сымдарды қосу әдісі келесідей:

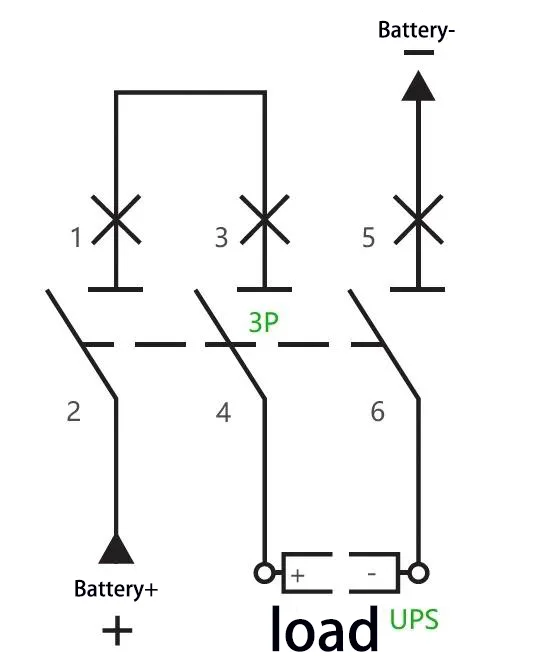

C:Мысалы: Сыйымдылығы 40 кВА және номиналды батарея тізбегі 40 ұяшықты (теңестіруші заряд кернеуі: 14 В × 40 = 560 В) UPS үшін максималды жұмыс тогы 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 40 = 111 А ретінде есептеледі. оның екі полюсі тізбектей жалғанған. Сымдарды қосу әдісі келесідей:

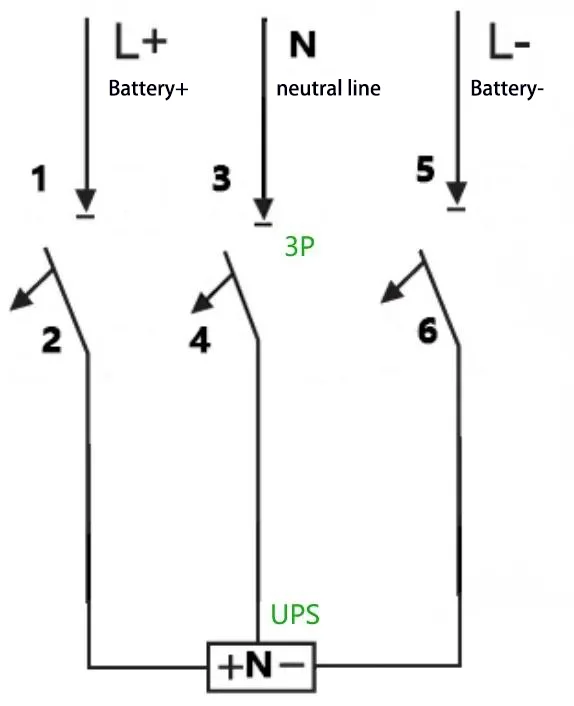

D:Мысалы: Сыйымдылығы 40 кВА, номиналды аккумулятор тізбегі 32 ұяшық және бейтарап сым қосылымы (теңестіруші заряд кернеуі: 14 В × 32 = 448 В, яғни ± 224 В) үшін максималды жұмыс тогы 40 кВА × 1,0 ÷ 90 В = A ÷ 3 P = A 30% 1.3P ретінде есептеледі. 500 В 200 А автоматты ажыратқышты қолдануға болады және сымдарды қосу әдісі келесідей:

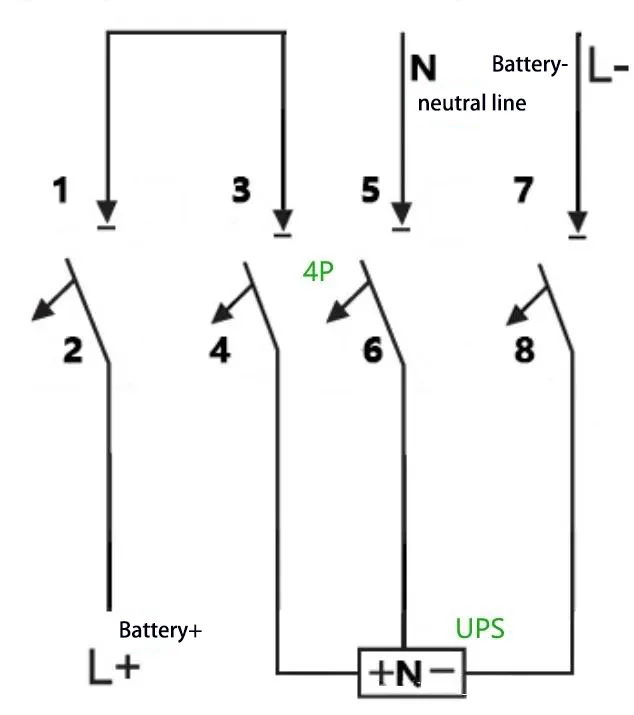

E:Мысалы: Сыйымдылығы 40 кВА, номиналды аккумулятор тізбегі 40 ұяшық және бейтарап сым қосылымы (теңестіруші заряд кернеуі: 14 В × 40 = 560 В, яғни ± 280 В) үшін максималды жұмыс тогы 40 кВА × 1,0 ÷ 90 В = 1 ÷1 A ÷ 1 ÷ 90 В есептелген. 750 В 150 Ажыратқышты қабылдауға болады, оның екі полюсі тізбектей жалғанған. Сымдарды қосу әдісі келесідей:
