Фотоэлектрлік комбайн қорабын ақаулық талдау және өңдеу

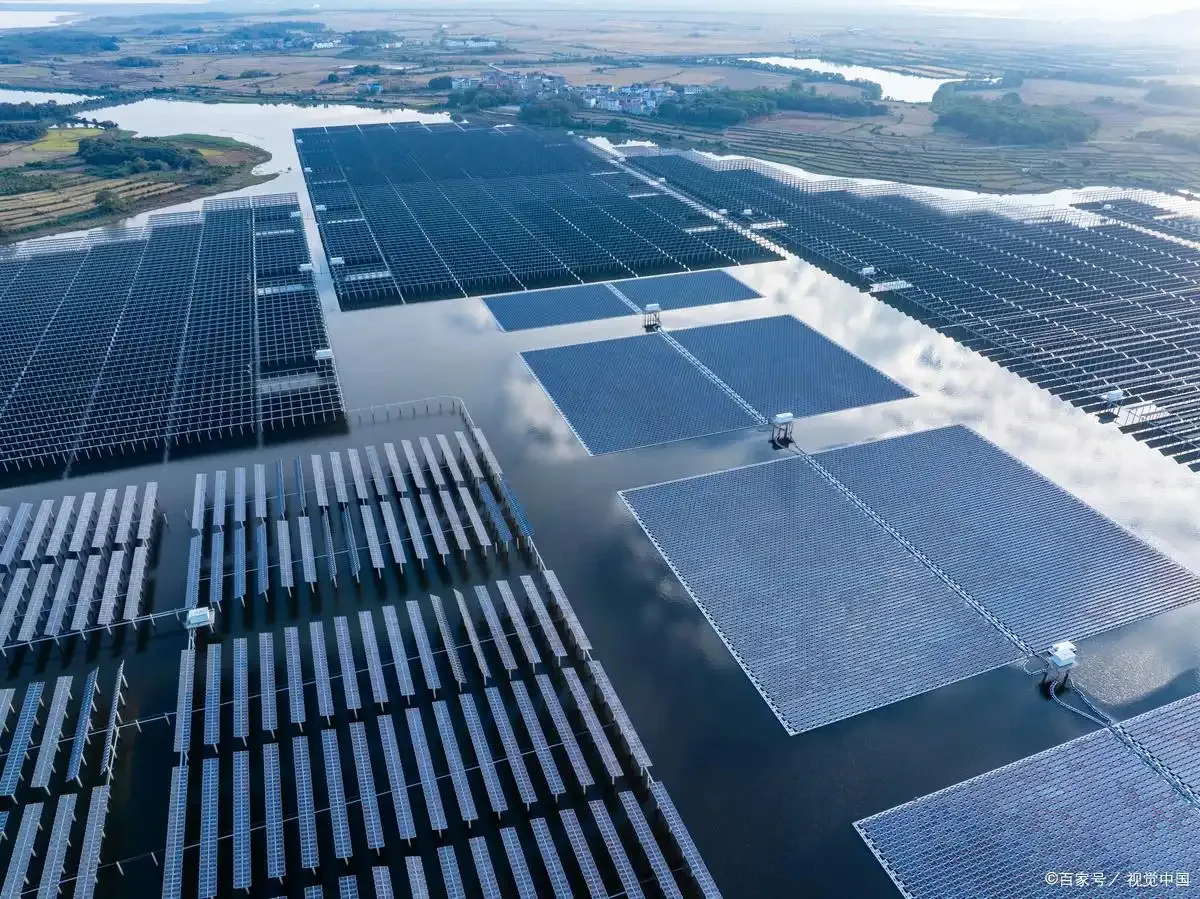

Қазіргі заманғы жасыл энергияның маңызды құрамдас бөлігі ретінде фотоэлектрлік электр станцияларын пайдалану және техникалық қызмет көрсету өте маңызды. Фотоэлектрлік электр қондырғыларындағы негізгі электр жабдықтары ретінде, комбайн қорабы күнделікті жұмыс және техникалық қызмет көрсетуде өте маңызды.

PV комбинатор қорабының негізгі функциялары мен құрылымы

Фотоэлектрлік комбинатор қорабының негізгі функциясы - бірнеше фотоэлектрлік жолдардан DC электр энергиясын жинау және оны кейіннен DC тарату шкафтарына немесе инверторларға, мысалы, ажыратқыштар мен найзағай ұстауға арналған қорғаныс құралдарымен қауіпсіз түрде жіберіңіз. Оның құрылымында әдетте қорап қабығы, DC кіріс терминалы, найзағайдан қорғау, DC ажыратқышы, бақылау блогы және сым терминалдары кіреді.

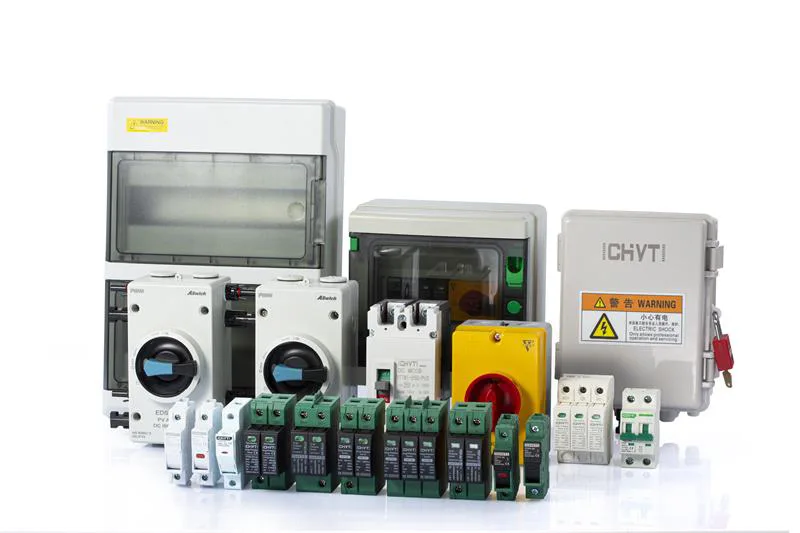

Төменде комбайн қорабының ішкі құрылымының схемалық диаграммасы берілген:

◆ Қораптың қабығы:Тот баспайтын болаттан жасалған немесе пластикалық материалдардан жасалған, ол герметикалық, коррозияға төзімділік және жылу таратуға ие. Қорғаныс деңгейі әдетте IP65-ге жетеді, бұл шаң мен ылғалдың алдын алады, бұл шаң мен ылғалдың алдын алады.

◆ DC кіріс терминалы:Әрбір комбайн қорабында әр түрлі фотоэлектрлік жолдардан токтар алуға сәйкес бірнеше кіріс порттары бар. Әр портта оңай жолды қосу үшін MC4 қосқыштарымен немесе арнайы сым терминалдарымен жабдықталған.

◆ Найзағайдан қорғау:Найзағайдағы ауыстырып тұрғызылған, әдетте, фотоэлектриктер үшін арнайы жасалған кернеу протекторы (SPD) найзағайдан туындаған шамадан тыс майдың алдын алу және жүйені найзағайдың зақымдануынан қорғау үшін қолданылады.

◆ DC ажыратқышы:Әрбір кіріс терминалы шамадан тыс қорғаныс үшін DC ажыратқышымен жабдықталған. Егер қалыптан тыс ток (мысалы, қысқа тұйықталу немесе шамадан тыс жүктеме) анықталған кезде, тізбек автоматты түрде фотоэлектрлік модульдер мен жүйелердің қауіпсіздігін қорғау үшін ажыратылады

◆ Сым терминалдары:Таза белгілері бар сым терминалдары техникалық қызмет көрсету қызметкерлеріне тексеріліп, ақаулықтарды жоюға ыңғайлы.

Жалпы ақауларды талдау және PV комбинері қорабының құрылымы

◆ Ажыратқыштардың жиі өткізгіш құбылысын талдау

Тамырдың себептерін бақылау: Бұл құбылыс жолдар арасындағы қысқа тұйықталу, фотоэлектрлік модульдерге зақым келуі мүмкін, сымдар кезінде дұрыс жұмыс істемеуі немесе оның дизайн ауқымынан тыс жүктемелерге байланысты болуы мүмкін.

Өңдеу бойынша нұсқаулық: Бірінші қадам - ​​зардап шеккен кіріс тізбегін оқшаулау, содан кейін мультиметрді пайдалану, содан кейін мультиметрді пайдаланып, тиісті фотоэлектрлік жолдың токын дәл өлшеу үшін, тиісті емес компонентті дәл орналастыру үшін. Егер бастапқы тексеру кезінде нақты проблемалар табылмаса, қосылатын кабельдерді оқшаулау, тозу, тозу немесе сыртқы факторлардан туындағанын растау үшін қосылатын кабельдерді мұқият тексеру қажет. Соңында, ажыратқыштың өздігінен, оның ішінде оның ток, кернеуі және басқа параметрлер жүйенің талаптарына сәйкес келетіндігін бағалау мүмкін емес. Қажет болған жағдайда, жүйенің тұрақты жұмысын қамтамасыз ету үшін ауыстыру керек.

Allight «Найзағай» дегенге жауап беру стратегиясы

Сәтсіздіктің себебі: жүйені найзағайдан және шамадан тыс кернеуден қорғауға арналған негізгі жабдық ретінде, найзағай тұтқасы көбінесе жүйенің тікелей найзағай соққыларына немесе ішкі кернеуге байланысты болмайды.

Процесс: индикатор терезесінің күйін үнемі тексеріп отырыңыз немесе найзағай ұстағыштың жарық диодты шамы сәтсіздікке жол бермеудің тиімді құралы болып табылады. Индикатор терезесі қызыл болып жанады немесе дисплей жоғалады, ол найзағай аяншысының зақымдалғанын және ықтимал қауіпсіздік қатерлерінің алдын алу үшін дереу ауыстыру керектігін білдіреді.

◆ Комкайнер қорабындағы жоғары ішкі температура мәселесін шешу

Себепті талдау: Комклюнер жолағының ішкі температурасы тым жоғары, әдетте, ыстық дисплейдің тесіктерін жауып, қорап ішінде шаң жинайтын бөтен заттардың, немесе шамадан тыс токтың қызып кетуіне байланысты.

Шешім: Біріншіден, біріктірілмеген ауа айналымын қамтамасыз ету үшін комбайн қорабының желдету және жылу диспансері тесіктерін тазарту қажет. Сонымен қатар, термиялық кедергіні азайту үшін қораптың ішіндегі шаңды тексеріп алыңыз және алыңыз. Егер мәселе түбегейлі шешілмесе, сыртқы ортаның оқшауланған желдеткіш қосып немесе қораптың оқшаулағыш дизайнын оңтайландыру, сыртқы ортаның сыртқы ортасының қораптағы температурада әсерін азайту үшін. Сонымен қатар, жүйенің ағымының қауіпсіз ауқымында болуын қамтамасыз ету үшін, шамадан тыс ток және реттеу немесе жөндейтін компоненттер көзін бақылау қажет.

◆ Кабельдің бірлескен қызып кету мәселесі

Себепті талдау: кабель қосқыштарының қызып кетуі, негізінен нашар байланысқа байланысты, бұл байланысқа төзімділікті арттырады және көп мөлшерде жылу пайда болады.

Қолдану туралы ұсыныс: Біріктің ішіндегі және сыртындағы кабель түйісуінің температурасын үнемі бақылау үшін инфрақызылдық термиялық кескінді қолданыңыз. Жоғары температуралық нүктелер табылғаннан кейін, тиісті схемалар өрт сөндіру құралдарының алдын алу үшін дереу кесілуі керек. Сонымен бірге, қызып кеткен түйісудің бекініс жағдайын тексеріп, қажет болған жағдайда, түйісуді қайта шығарыңыз немесе буынның жақсы байланысы мен өткізгіштігін қамтамасыз ету үшін ауыстырыңыз немесе ауыстырыңыз.

PV комбинері үшін ақаулардың алдын алу және техникалық қызмет көрсету құрылымы

◆ Кәдімгі тексеру жоспары

Жоспар бойынша барлық аспектілердің орындалуын қамтамасыз ету үшін электр қауіпсіздігі, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, тазарту, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету, техникалық қызмет көрсету және т.б., барлық аспектілердің жоспарға сәйкес орындалуын қамтамасыз ету.

◆ Экологиялық бейімделуді реттеу

Тиісті шаралар әр түрлі климаттық жағдайлар үшін қабылданған жөн, мысалы, жоғары температура мен жаңбырлы жерлердегі ылғалдандырылатын және жылу тарату шараларын күшейту, ірі құмтықтармен тазартылған жиіліктерді ұлғайту және кедергілер мен тозуды азайту сияқты.

◆ Қосалқы бөлшектерді басқару және түгендеу

Ажыратылған бөлшектерді, әсіресе ажыратқыштар, найзағай ұстағыштар, коннекторлар, коннекторлар және т.б., егер сәтсіздікке ұшыраған болса, тез ауыстыру және жұмыс уақытын азайту үшін қажетті қосалқы бөлшектерді жүргізіңіз.

◆ Техникалық дайындық және алмасу

Операциялық және техникалық қызмет көрсету тобын кәсіби дайындыққа қатысуға, соңғы операцияға және техникалық қызмет көрсетуге және техникалық қызмет көрсетуге және ақаулық істерді бөлісуге және команданың жалпы деңгейлер мен төтенше жағдайларды жақсартуға мүмкіндік береді.

◆ Тұрақты тексеру және тазалау

Біріктіргіш қорапшаның сыртқы жағын үш айдан алты ай сайын тазарту ұсынылады, ал шаң мен кірді кетіру үшін, жылуды тарату тесіктерін кедергісіз ұстаңыз; Сонымен бірге, су буының инфильтрациясы жоқ екеніне көз жеткізу үшін қораптың герметикасын тексеріңіз.

◆ Электрлік өнімділікті тексеру

Кем дегенде, жылына бір рет электрлік өнімділікті, оның ішінде кернеуді және олардың қалыпты болуын, ажыратқыштардың, ажыратқыштар мен найзағай тұтқындарының жұмыс күйін тексеру және байланыс модулінің қосылыстарының тұрақтылығын қамтамасыз ету.

◆ Найзағайдан қорғау және жерлендіруді растау

Найзағайдан қорғау жүйесінің тиімділігін үнемі тексеріп, найзағай ұстағыштың күйін тексеріп, қажет болған жағдайда найзағайдан қорғауды тексеру жүргізіңіз; Сонымен бірге, комбайн қорабының жерге тұйықтылығы мен жерге тұйықталуға төзімділігі талаптарға сай болуын қамтамасыз етіңіз.
